ZB-903型落锤冲击试验机的数据测量和处理系统：

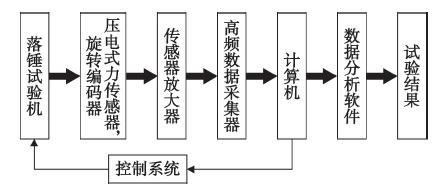

ZB-903型落锤冲击试验机的测控系统由编码器、力传感器、传感器放大器、信号采集器、计算机等组成，系统功能框如图所示。
将旋转编码器作为高度测试的传感器，编码器安装在ZB-903型落锤冲击试验机顶端的电机上，它输出的电平脉冲个数与落锤的提升高度成正比，通过丝杠可以将高度的分辨率提高到0.01mm，用于落锤提升高度的精确控制。力传感器为压电式传感器，它安装在落锤的锤头和锤体链接的部分，可以测量在冲击过程中锤头所受到的载荷的变化。压电式传感器在受到载荷时，产生一定范围内的电压，通过电信号将载荷信息传输出去。传感器放大器用来接收并放大压电式传感器传输出来的电信号，并把放大后的信号传输到A/D 数据采集卡上。信号采集器将传感器放大器传输过来的电信号转化为数字信号，并将数字信号传输给计算机。因为在冲击试验过程中，冲击过程时间短，冲击力变化大，信号采集器使用高频信号采集，以满足试验需求。计算机通过对冲击过程中的载荷信息，将试验结果记录，并通过数据分析软件，将落锤冲击试验机传感器传出的载荷信息转化为各种试验所需数据。
