产品列表PRODUCTS LIST

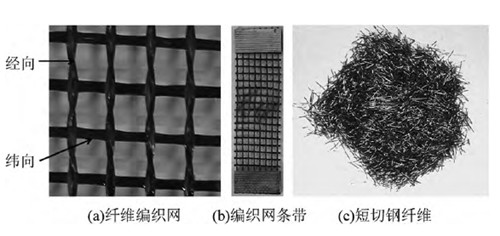

试验所用玄武岩纤维编织网的表面经苯丙乳液浸渍，网格尺寸为5mm*5mm，如图1a所示.试件的承载力由经向纤维束承担．测试了经向纤维编织网条带的拉伸力学性能，条带宽40mm（包含8根纤维束），标距为100mm。在条带两端粘贴带有波纹状压痕的铝片进行加强，通过夹具将其夹持在TMA3型塑料拉力试验机上，以0.5mm/min的加载速率进行测试，图1b为玄武岩纤维编织网条带。试验所用短切钢纤维呈细圆形，表面镀铜，直径0.22mm，长度4~6mm，密度7.8g/cm3，抗拉强度2800MPa，短切钢纤维形态如图1c所示。
TRC板的设计厚度为12mm,试件布置1层编织网时，编织网位于板截面中间；试件布置2层编织网时，编织网之间间距和保护层厚度均为4mm；试件布置3、4、5层编织网时，编织网之间间距分别为3mm、2mm、1.5mm，保护层厚度均为3mm。
试件制作的第一步是将编织网固定于预拉力张拉装置上，保证每层编织网的经向纤维束对齐。第二步，利用预拉力张拉装置对编织网施加预拉力，施加的预拉力值为预设预拉力值的1.05倍，24小时后，编织网的预拉力出现损失，将编织网的预拉力重新加至编织网预设预拉力值的1.05倍。第三步，将按设计配合比拌制的基体混凝土直接浇筑在编织网上，充分振捣后抹平．对于预拉力试件，浇筑后拆模，并将此时的预拉力值作为实际施加的预拉力值Fcon,对于非预拉力试件，2d后方可拆模．拆模后，放置于标准养护室养护至28d。
将养护完成后的薄板切割成尺寸均为250mm（长）*40mm（宽）*12mm（厚）的试件作为待测试件，每种工况6个待测试件。对每个试件取3个截面分别测量厚度和宽度，计算横截面积，取平均值作为截面面积代表值。编织网的预拉力水平由实际施加的预拉力值（Fcon）与编织网条带本身抗拉承载力（Ft）的比值来衡量，将单层编织网条带的抗拉承载力与编织网层数的乘积作为Ft的代表值。
单轴拉伸试验在TMA3型塑料拉力试验机上完成；加载速率为0.5mm/min，拉伸试件标距为100mm,荷载和标距内变形分别由与试验机配套的力传感器和引伸计同步采集,后得到纤维编织网的抗拉强度、断裂伸长率等物理性能指标，完成测试。
